Análise e Projeto de Sistemas

Simulador de Casa Bancária - Documentação

Faz empréstimo para aposentados, pensionistas e funcionários públicos. Onde deve-se calcular a margem de consignação, o valor das parcelas de cada empréstimo e o valor de quitação caso alguém queira quitar um contrato. Dessa forma devemos:

Para a contratação do empréstimo:

Dar entrada no nome, cpf, valor do salário líquido descrito no contra-cheque e o valor(es) mensal(is) de outros empréstimos já contratados.
Fazer o cálculo de 30% do salário líquido (já descontando as parcelas de outros financiamentos)
Calcular o valor máximo do empréstimo aceitável de forma que o valor da prestação seja igual ou inferior aos 30% calculados acima. Usando as fórmulas de PMT e consultando as tabelas financeiras para uma taxa pré-fixada.
Mostrar várias possibilidades de empréstimos com vários prazos distintos.

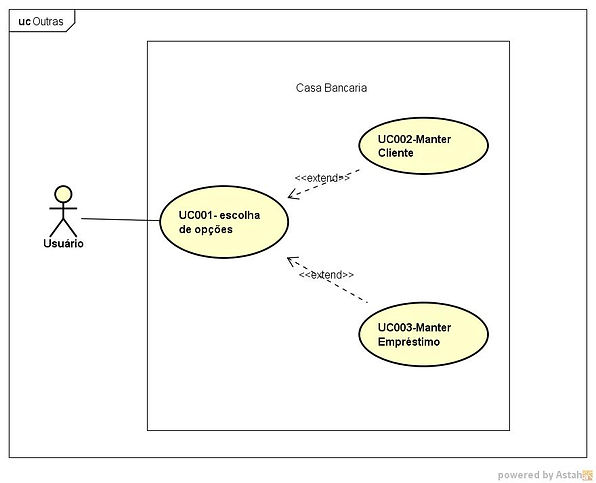

Diagrama de Caso de Uso

Atores

Responsável por manter os dados do cadastrado do cliente.
Responsável por manter os reais valores de salário ou outros empréstimos do cliente no cadastro.
Responsável por inserir dados referentes ao empréstimo para cotação das planilhas simuladoras geradas pelo programa.

Usuário

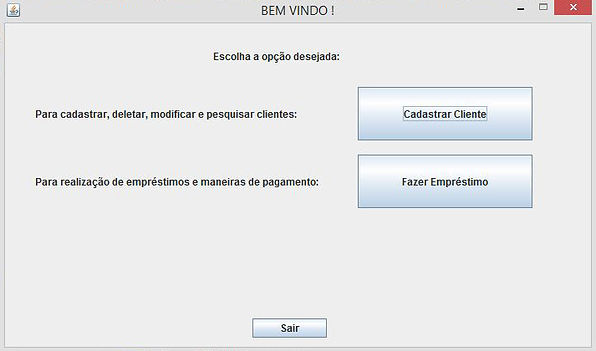

PROTÓTIPO UC001- Escolha a opção

Fluxos do caso de uso

DESCRIÇÃO

Escolha de opção desejada: (cadastrar cliente, fazer simulação de empréstimo).

PRÉ-CONDIÇÕES

Sistemas de banco de dados devem estar instalados e em funcionamento.
Sistema somente emitira simulações de empréstimo para aposentados, pensionistas e funcionários públicos. Usuário deverá obter essa informação.

FLUXO DE EVENTOS PRINCIPAIS

Usuário seleciona opção desejada (cadastrar cliente, fazer empréstimo).
Caso deseja encerrar usuário seleciona o botão sair, o programa encerrara a simulação de empréstimo.

POS-CONDIÇÕES

Possibilidade de acesso as planilhas de cadastro de novos clientes ou simulação de planilhas de empréstimo.

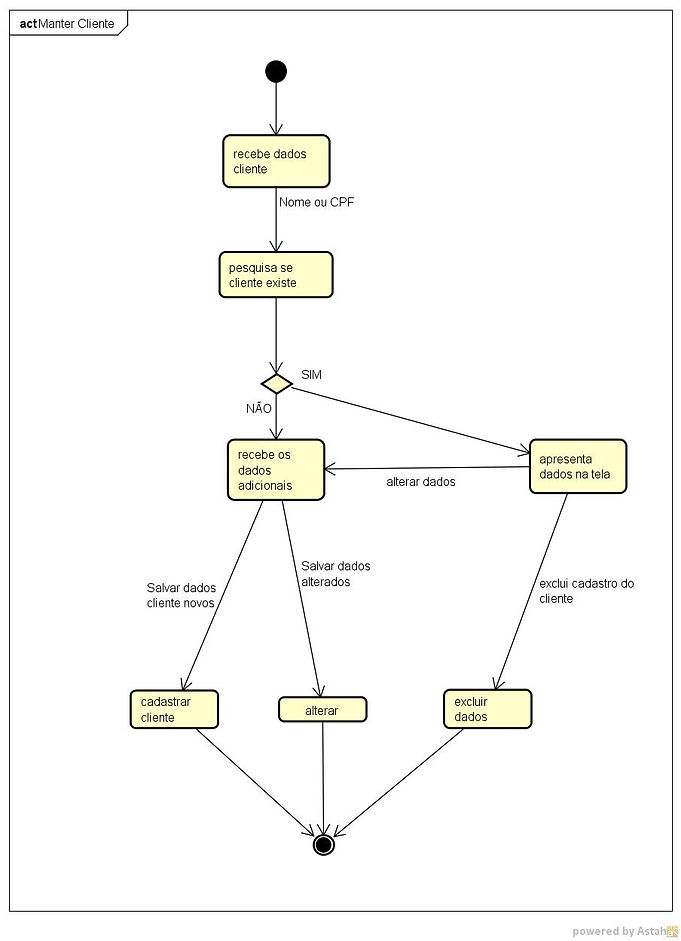

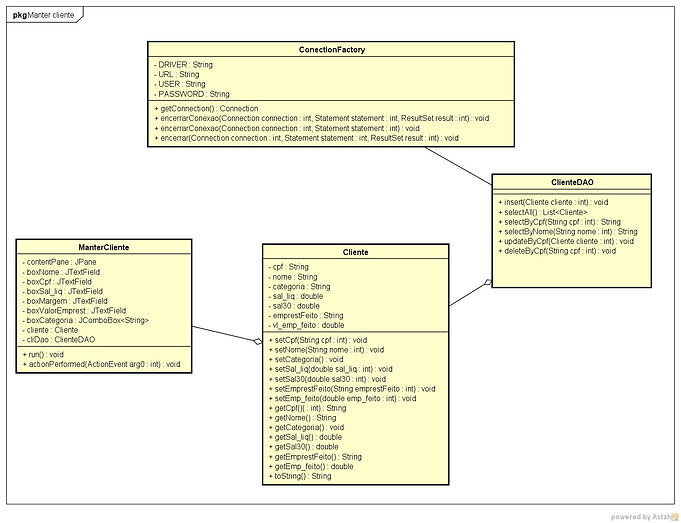

PROTÓTIPO UC002-Manter Cliente

DESCRIÇÃO

Cadastramento de novos clientes.
Controlar formulários com cadastros dos clientes.

PRÉ-CONDIÇÕES

Sistemas de banco de dados devem estar instalados e em funcionamento.
Usuário deverá ter controle dos dados inseridos, dados não verificados não serão validados pelo software.
Uma descrição sobre o material cadastrado deverá ser inserida.

FLUXO DE EVENTOS PRINCIPAIS

Usuário preenche obrigatoriamente todos os campos em brancos.
Usuário devera selecionar uma opção de categoria existentes (aposentado, pensionista ou funcionário público).
Usuário digita salario atualmente corrigido do cliente, o campo margem será preenchido automaticamente calculando uma margem de 30% do salário do cliente para ter noção das parcelas referentes ao que o cliente poderá solicitar.
Usuário devera selecionar uma opção de possui empréstimo (sim ou não), caso a opção seja SIM o campo (Qual o valor) se tornara disponível para preenchimento do valor de empréstimo já adquirido anteriormente.
Caso necessário usuário poderá pesquisar se cliente já existe em seu banco de dados clicando no botão pesquisar.
Caso necessário usuário poderá excluir cliente do banco de dados clicando no botão excluir o cliente deixará de existir no banco de dados.
Caso necessário o usuário poderá voltar aos campos da tela UC001- Escolha de opções, clicando no botão voltar.
Salvar todos os campos já preenchidos no botão cadastrar, os dados serão automaticamente enviados ao banco de dados.

POS-CONDIÇÕES

Relação dos clientes cadastrado.
Relação de salário do cliente para criação de uma simulação de credito.

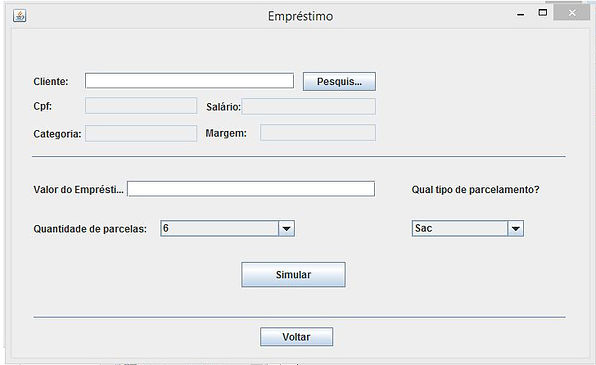

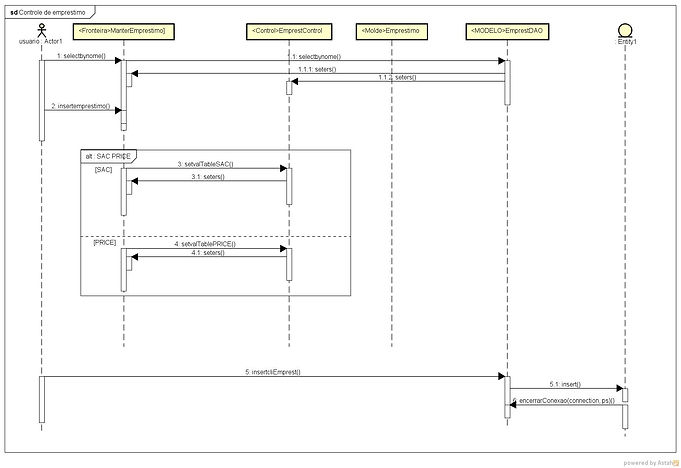

PROTÓTIPO UC003-Manter Empréstimo

DESCRIÇÃO

Realização de simulação de credito (SAC ou PRICE).

PRÉ-CONDIÇÕES

Todos os dados dos clientes deverão estar cadastrados.

FLUXO DE EVENTOS PRINCIPAIS

Usuário pesquisa um cliente inserindo o nome no campo em branco (NOME) e clicando no botão pesquisar.
Os dados dos clientes serão preenchidos automaticamente nos campos correspondentes, caso não existe referências sobre o nome pesquisado o usuário poderá fazer um novo cadastro voltando para tela inicial UC001- Escolha de opções.
Usuário preenche o valor do empréstimo pretendido pelo cliente no campo valor do empréstimo.
Usuário seleciona quantidade de parcelas pretendidas.
Usuário seleciona o tipo de tabela será simulada (SAC ou PRICE).
Após preenchimento obrigatório dos campos o usuário poderá obter a tabela desejada clicando no botão simular, caso os dados (valor de empréstimo e quantidade de parcelas) sejam satisfatórias uma mensagem de empréstimo aprovado aparecera na tela, caso sejam insatisfatórios uma mensagem aparecera na tela informando que empréstimo não foi aprovado.
Voltar a tela inicial, o usuário poderá voltar aos campos da tela inicial UC001- Escolha de opções, clicando no botão voltar.
